有限会社コーチ精機金型メーカーではありますが、ただ金型を造るだけでなくお客様の想い描くものをカタチにして製品化
 生産のお手伝いをすることができます
 発明品商品化アイデアの具現化製品化のご相談などお問合わせください。
 どこに相談すれば?というときにはまずお声をおかけください。ご相談は無料です。

Banshee

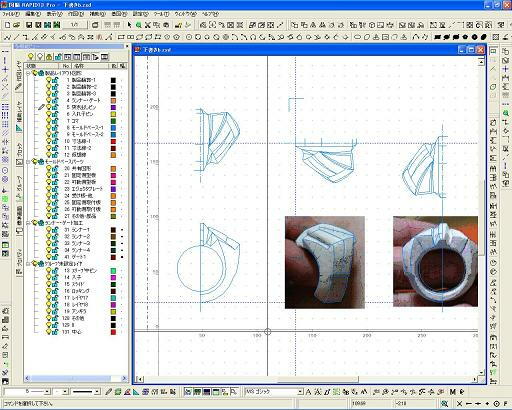

モックアップの写真を元に2次元CADで形状を決めて行きます。




仕上がった2次元CADのデータを元に3次元設計を行ないます。
今回はパイプ部分以外のボディを、まず一体でモデリングし、その後パイプ部を追加、最後に
パーツ分解する手法で行くことにしました。

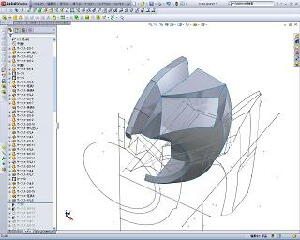

3次元形状設計が完了したものです。
この時点では、まだパーツには分解していません。

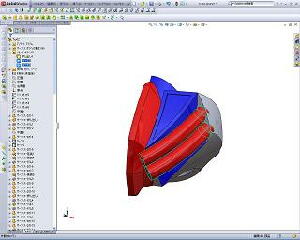

分割・組立てしてあるイメージを確認するために色分けをしてあります。



この後にパーツに分解・組立てクリアランスの追加・組立て機構の設計を行ないます。

Banshee 終了
